日本a级不卡,日本一区二区三区视频在线看,国产精品99免费看

潤錦資訊News

潤錦教您3招解決鋅合金電鍍起泡問題

新聞來源：本站發布日期：2015-08-27發布人：admin

深圳市潤錦科技發展有限公司——專業的一站式電鍍原材料供應平臺

潤錦告訴您：
鋅合金壓鑄件目前廣泛應用于各種裝飾方面，如領帶夾、皮帶扣、各種金屬飾扣等，因而對鑄件表面質量要求高，并要求有良好的表面處理性能。而鋅合金壓鑄件最常見的缺陷是表面起泡。

鑄件表面在以下情況下有鼓起的包稱之為起泡，是鑄件內缺陷的外部表現。
(1)壓鑄出來就發現。
(2)拋光或加工后顯露出來。
(3)噴漆或電鍍后出現。
(4)放置一段時間后發現。

產生原因

1.孔洞引起：主要是氣孔和收縮機制，氣孔往往是圓形，而收縮多數是不規則形。
氣孔產生原因：a金屬液在充型、凝固過程中，由于氣體侵入，導致鑄件表面或內部產生孔洞。b涂料揮發出來的氣體侵入。c 合金液含氣量過高，凝固時析出。當型腔中的氣體、涂料揮發出的氣體、合金凝固析出的氣體，在模具排氣不良時，最終留在鑄件中形成的氣孔。
縮孔產生原因：a金屬液凝固過程中，由于體積縮小或最后凝固部位得不到金屬液補縮，而產生縮孔。b 厚薄不均的鑄件或鑄件局部過熱，造成某一部位凝固慢，體積收縮時表面形成凹位。由于氣孔和縮孔的存在，使壓鑄件在進行表面處理時，孔洞可能會進入水，當噴漆和電鍍后進行烘烤時，孔洞內氣體受熱膨脹;或孔洞內水會變蒸氣，體積膨脹，因而導致鑄件表面起泡。
2.晶間腐蝕引起：鋅合金成分中有害雜質：鉛、鎘、錫會聚集在晶粒交界處導致晶間腐蝕，金屬基體因晶間腐蝕而破碎，而電鍍加速了這一禍害，受晶間腐蝕的部位會膨脹而將鍍層頂起，造成鑄件表面起泡。特別是在潮濕環境下晶間腐蝕會使鑄件變形、開裂、甚至破碎。
3.裂紋引起：水紋、冷隔紋、熱裂紋。

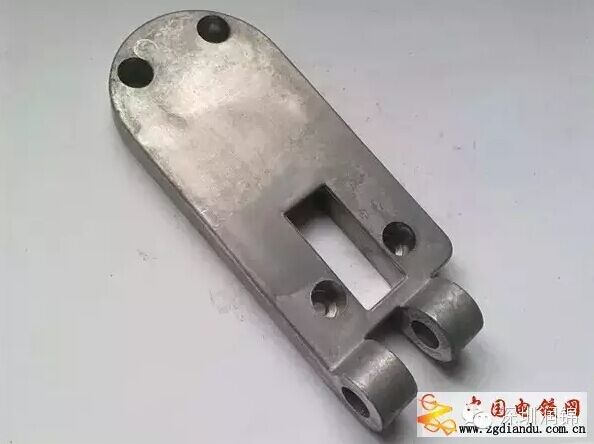

水紋、冷隔紋：金屬液在充型過程中，先進入的金屬液接觸型壁過早凝固，后進入金屬液不能和已凝固金屬層熔合為一體，在鑄件表面對接處形成疊紋，出現條狀缺陷，見圖2。水紋一般是在鑄件表面淺層;而冷隔紋有可能滲入到鑄件內部。熱裂紋：a 當鑄件厚薄不均，凝固過程產生應力;b過早頂出，金屬強度不夠;c頂出時受力不均;d過高的模溫使晶粒粗大;e有害雜質存在。
當壓鑄件存在水紋、冷隔紋、熱裂紋，電鍍時溶液會滲入到裂紋中，在烘烤時轉化為蒸氣，氣壓頂起電鍍層形成起泡。

解決缺陷方案
控制氣孔產生，關鍵是減少混入鑄件內的氣體量，理想的金屬流應不斷加速地由噴嘴經過分流錐和澆道進入型腔，形成一條順滑及方向一致的金屬流，采用錐形流道設計，即澆流應不斷加速地由噴嘴向內澆口逐漸減少，可達到這個目的。在充填系統中，混入的氣體是由于湍流與金屬液相混合而形成氣孔，從金屬液由澆鑄系統進入型腔的模擬壓鑄過程的研究中，明顯看出澆道中尖銳的轉變位和遞增的澆道截面積，都會使金屬液流出現湍流而卷氣，平穩的金屬液才有利于氣體從澆道和型腔進入溢流槽和排氣槽，排出模外。
對于縮孔：要使壓鑄凝固過程中各個部位盡量同時均勻散熱，同時凝固。可通過合理的水口設計，內澆口厚度及位置，模具設計，模溫控制及冷卻，來避免縮孔產生。
對于晶間腐蝕現象：主要是控制合金原料中有害雜質含量，特別是鉛<0.003%。注意廢料帶來的雜質元素。
對于水紋、冷隔紋，可提高模具溫度，加大內澆口速度，或在冷隔區加大溢流槽，來減少冷隔紋的出現。
對于熱裂紋：壓鑄件厚薄不要急劇變化以減少應力產生;相關的壓鑄工藝參數作調整;降低模溫。

鋅合金電鍍起泡的原因：

電鍍之前的表面處理是引起鋅合金起泡的主要原因，因為鋅合金為兩性金屬，易與酸反應，也易與堿反應，一般電鍍之前有去油和酸洗兩道工序;
去油一般是堿性的常溫去油劑，酸洗溶液一般是三酸的混合液(HCL\H2SO4\HNO3)
去油是主要引起鋅合金電鍍起泡的主要原因：
去油一般是用加溫了的常溫去油劑長時間的浸泡和攪拌，化學反應時間較長.一般酸洗時間較短，不易產生此起泡現象.(因酸洗用的是配比的強酸，有很強的浸蝕性，所以一般鋅合金在電鍍時不去油，用硫酸活化一下即可電鍍)

鋅合金的電鍍工藝：

由于鋅合金金屬的電介位的關系，鋅合金不能直接在表面鍍銀鎳金等等鍍層，需要鍍一層較厚的中間層銅層(一般銅層為5微米左右)
不過，鋅合金在壓鑄后組織的松散也會導致起泡現象，這屬于壓鑄不合格，一般這種現象的不良比率不會太高，這就需要大家分析起泡現象是出現在什么工序的.
綜上所述，鋅合金電鍍起泡現象是電鍍中常有發生的現象，所以選擇好的電鍍供應商其實是一個關鍵的因素，如果一個電鍍商很少或是根本沒有加工過鋅合金電鍍，那么要他給你供穩定質量的電鍍產品，我想是有一定的難度的，所以去電鍍廠家的考查還是有必要的(由于電鍍廠家一般都是又差又臟，可能是重污染行業的關系，小作坊從事的較多，優秀的私營電鍍廠少之又少，各位如果都能夠走出去做品質的話，想是收獲一定不少)

深圳市潤錦科技發展有限公司
潛心十年，打造專業的一站式電鍍原材料供應商！！！
【網站】： m.yunhehangyun.com
【微博】：新浪微博 @深圳市潤錦科技發展有限公司
【熱線】：400-023-6032

上一篇：潤錦告訴您：鍍鉻工藝中的陽極

下一篇：潤錦告訴您：機械鍍鋅八大工藝流程及其優點

此文關鍵詞:深圳潤錦|電鍍技術|電鍍鋅

在线观看中文av_wwwxxx黄色片_午夜av中文字幕_国产免费黄色av_男人天堂av片_国产在线视频综合_中文字幕66页_人妻少妇精品无码专区二区_成人免费看片视频在线观看_久久精品视频16_天堂视频免费看_精品久久久久av

潤錦資訊News

推薦產品

聯系我們

咨詢熱線0755-33296788

潤錦教您3招解決鋅合金電鍍起泡問題

相關資訊
